为什么FR4材料常用于PCB电路板加工?

发布日期:2021-08-12 15:01浏览次数:
FR4中的FR表示阻燃剂,而数字4则将该材料与此类中的其他材料区分开,FR4是玻璃纤维增强的环氧层压板,看起来像薄的编织布板,术语FR4也代表用于制造这些层压板的等级,玻璃纤维结构为材料提供了结构稳定性,玻璃纤维层覆盖有阻燃的环氧树脂,这为材料带来了耐用性和强大的机械性能,所有这些特性使FR4电路板在电子合同制造商中很受欢迎。FR4材料是多年来在PCB加工中最成功、应用最广泛的材料。这主要是因为,FR4基材尽管包含类似的性能并且大部分都是环氧树脂体系的,但是这个范围很广。其结果是,现在的FR4材料通常应用于最常见的终端中。
为什么FR4材料常用于PCB电路板加工?

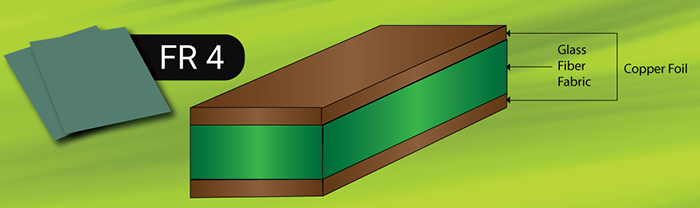

FR4材料充当任何PCB电路板的基础,该材料层压有铜箔层,使用加热以及粘合剂进行层压,铜箔可用于从一侧或两侧层压材料。对于相对简单的应用,可以选择TG值为130-140℃的FR4材料。对于多层或者厚度较大的线路板,已经对耐热性能要求比较高的产品,应该选用TG值为170-180的FR4材料。随着无铅焊接工艺的出现,除TG外,TD和其他指标也需一起予以考虑。另外,无铅焊接工艺应用中,较高的TG值并不是总是意味为着更好的性能。换而言之,随着终端应用的扩大,可用的FR4材料的范围也将随之扩大。FR4材料应用在PCB电路板加工中受到欢迎的原因?
1. FR4是一种低成本材料。
2. 它具有很高的介电强度,这有助于其电绝缘性能。
3. 该材料具有高的强度重量比,并且重量轻。
4. 它是防潮的,并且也具有相对的温度。
5. 该材料具有良好的电损耗性能。
6. FR4不吸水,因此也适用于各种船用PCB应用。
7. 材料为黄色至浅绿色,非常适合任何应用。
8. 所有这些特性使其适用于各种环境。

为您的FR4电路板选择正确的FR4材料有哪些注意事项?使用正确厚度的材料对于构建FR4 PCB非常重要。厚度以英寸为单位测量,例如千,英寸或毫米。为您的PCB选择FR4材料时,需要考虑几件事。以下提示将简化您的选择过程?
1. 为具有空间限制的建筑板选择薄的FR4材料。薄的材料可以支撑构建设备所需的各种精密组件,例如蓝牙配件,USB连接器等。它们还适用于工程师希望专注于节省空间设计的大型项目。
2. 薄的FR4材料适合需要灵活性的应用。例如,将薄材料用于汽车和医疗PCB是理想的,因为这些PCB需要定期弯曲。
3. 避免为带有凹槽的PCB设计选择较薄的材料,因为这样会增加损坏或电路板破裂的风险。
4. 材料的厚度会影响印刷电路板的重量,也可能会影响组件的兼容性。这意味着,薄的FR4材料在逻辑上将有助于制造轻巧的电路板,从而生产出轻巧的电子产品。这些轻巧的产品具有吸引力,并且易于运输。

如果您的应用要求以下任何一项,则FR4材料不是正确的选择?优异的耐热性,如果要在高温环境中使用PCB电路板,建议不要使用FR4材料。例如,对于航空航天应用中的PCB电路板,FR4材料不是正确的选择。无铅焊接,如果您的客户需要符合RoHS的PCB,则必须使用无铅焊接。在无铅焊接过程中,回流温度可能达到峰值并达到250摄氏度,并且由于其耐低温性,FR4材料无法承受。高频信号,暴露于高频信号时,FR4板无法维持稳定的阻抗。结果,会出现波动,并可能影响信号的完整性。
