金属包边电路板有什么作用?

发布日期:2021-11-22 11:41浏览次数:
PCB电路板全称印制电路板,是高新科技之间信号沟通的桥梁,其中就有连接开关与机械的工控板,在PCB加工过程中,PCB厂家总会在工控板或者射频板的四周打上一圈过孔和铜带,甚至有些射频板会在板的四周边进行金属化包边,很多小伙伴不明白为什么要这么做,难道是工程师在秀技术,做无用功嘛。那么,金属包边电路板有什么作用呢?

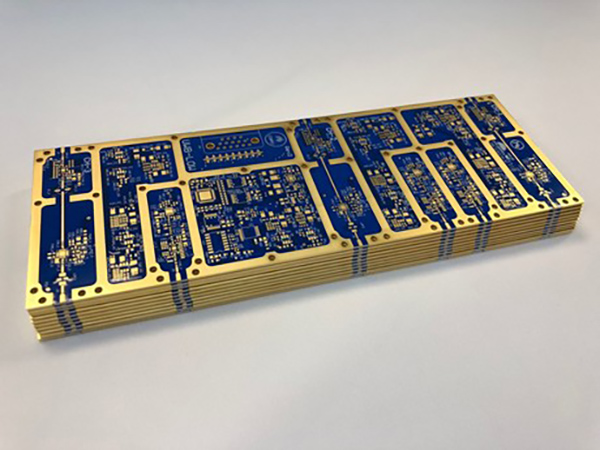

金属包边电路板有什么作用?
这样做自然是有目的的,现如今随着系统速率的提高,不仅仅是高速信号的 时序、信号完整性问题突出,同时因系统中高速数字信号产生的电磁干扰及电源完整性造成的EMC问题也非常突出。高速数字信号产生的电磁干扰不仅会造成系统内部的严重互扰,降低系统的抗干扰能力,同时也会向外空间产生很强的电磁辐射,引起系统的电磁辐射发射严重超过EMC标准,使得PCB厂家的产品不能通过EMC标准认证。 多层PCB的板边辐射就是比较常见的电磁辐射源。

当非预期的电流达到接地层和电源层的边缘时,便发生边缘辐射,具有表现为电源旁路不充分所产生的接地和电源噪声。感性过孔所产生的圆柱形辐射磁场,它在电路板各层之间辐射,最终在电路板边缘会合。承载高频信号的带状线回流电流与电路板边缘靠得太近。为了防止这些情况产生, 在PCB线路板的四周以1/20波长孔间距打上一圈接地过孔,形成接地过孔护盾,防止TME波对外辐射。

对于微波电路板,其波长进一步变小,而由于PCB加工工艺现在孔与孔之间的间距不能做的很小,此时已1/20波长的间距在PCB四周打屏蔽过孔的方式对于微波板作用已经不太明显,这时就需要采用PCB金属化包边工艺,将整个板边用金属包围起来,从而使微波信号无法从PCB板边辐射出去,当然,采用板边金属化包边工艺,也将会导致PCB加工制造成本增加许多。

对于射频微波板,某些敏感电路,以及有强烈辐射源的电路可以设计一个在PCB上焊接的屏蔽腔,PCB线路板在设计时要加上“过孔屏蔽墙”,就是在PCB上与屏蔽腔壁紧贴的部位加上接地的过孔,这样就形成了一个个相对隔离的区域 。以上就是关于金属包边电路板的作用啦,领智电路专业从事电路板打样批量加工,产品主要包括PCB多层板,高频电路板,厚铜电路板,特殊工艺电路板和软硬结合板。
