PCB打样需要提供什么文件

发布日期:2020-12-16 21:55浏览次数:
PCB电路板在进行批量生产前都会进行PCB打样,只要PCB打样品质功能OK之后才会进行大批量投产。在涉及新设计或更新设计的几乎任何情况下,PCB打样都可以证明是有益的。对于PCB打样很多新手采购朋友可能不知道需要提供什么文件,文件格式可以点击【PCB打样需要什么格式的文件】进行了解。PCB打样需要提供什么文件?文件内容具体包括哪些信息?下面领智电路小编就为您一一道明!

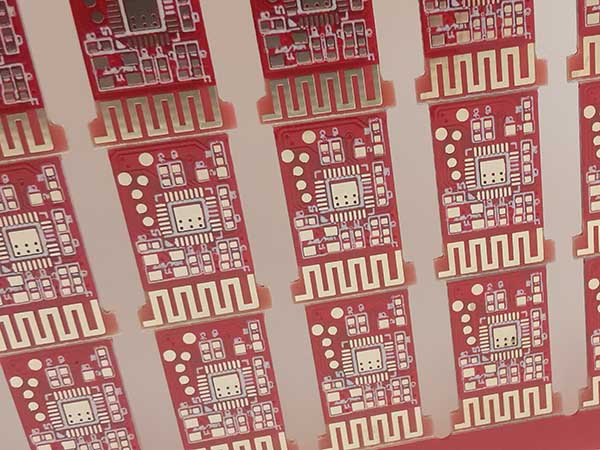

PCB样品
PCB打样需要提供什么文件?PCB打样需要提供GERBER或者PCB文件。文件内容具体包括哪些信息?文件内容包括PCB层数、材质、焊盘工艺、油墨颜色等具体要求,下面就跟领智电路小编一起具体了解一下文件主要的参数说明。
材料:要说明PCB制作材料的信息,目前最普遍的是用FR4,主要材料是环氧树脂剥离纤维布板。
层数:要说明制作PCB板的层数,PCB板的制作层数不同,价格也会不同,PCB打样流程是大同小异的。
铜厚:需要标注PCB板内外层制作的铜厚是多少,铜厚通常用OZ表示。
表面处理:有喷锡、OSP、沉金和镀金,作用是防止氧化和好上锡焊接。
过孔是否覆盖阻焊:过阻焊就是将过孔绝缘起来,否则就是让过孔不绝缘。
阻焊颜色:颜色有很多种,也可根据要求来进行选择,一般的是绿色。
丝印颜色:PCB上丝印的字体和边框的颜色,一般选择为白色。
数量:制作PCB的数量要说明清楚。
