您知道PCB制作拼版的小技巧吗?

发布日期:2020-12-30 20:19浏览次数:
您知道PCB制作拼版的小技巧吗?PCB设计师考虑的是电气信号和线路板上元件的排布,关注的是产品的功能问题,而对于PCB制作就考虑较少。PCB制作通常需要拼版才能生产,拼版是为了提高材料利用率,降低PCB制作成本,PCB拼板其实就是把几个PCB单元板采用各种可能的连接方式组合在一起。那么,PCB厂家通常在进行PCB生产资料制作时,有哪些拼版小技巧呢?

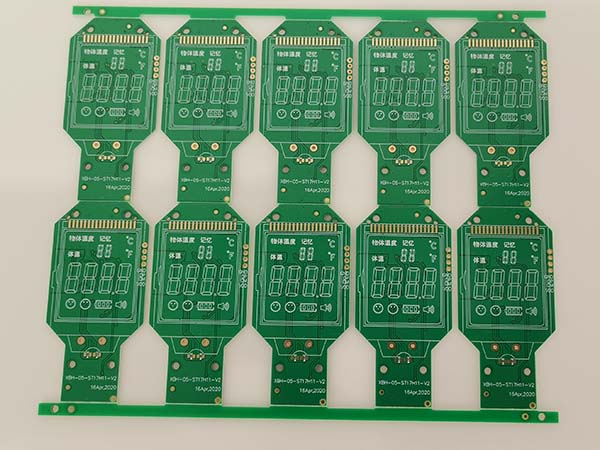

PCB拼板方式
1. PCB拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线),如果需要自动点胶,PCB拼板宽度×长度≤125 mm×180 mm。
2. PCB拼板外形尽量接近正方形,推荐采用2×2、3×3……拼板,但不要拼成阴阳板。
3. PCB拼板的夹持边应采用闭环设计,确保PCB拼板固定在夹具上以后不会变形。
4. 小板之间的中心距控制在75mm~145mm之间。
5. 拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且元器件与PCB板的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行。
6. 拼板外框的四角开出四个定位孔,孔径4mm±0.01mm,孔的强度要适中,保证在上下板过程不会断裂,孔径及位置精度要高,孔壁光滑无毛刺。
7. 设置基准定位点时,通常在定位点的周围留出比其大1.5mm的无阻焊区。
8. PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6mm,边缘定位孔1mm内不允许布线或者贴片。
9. 大的元器件要留有定位柱或者定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等。
10. 用于PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.665mm的QFP应在其对角位置设置。用于拼版PCB子板的定位基准符号应成对使用,布置于定位要素的对角处。
