PCB加工的阻焊层工艺过程介绍?

发布日期:2021-09-29 14:02浏览次数:

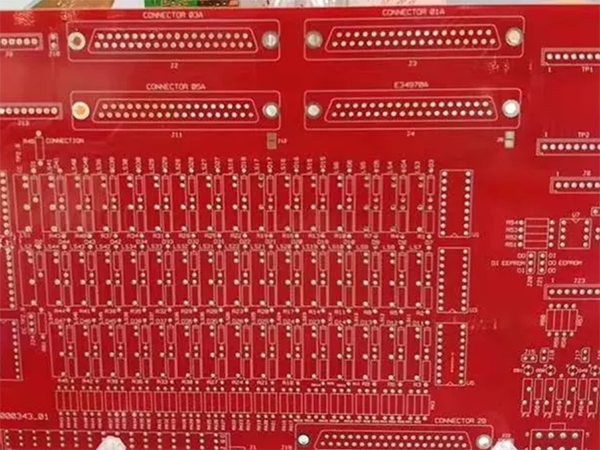

印刷电路板基本上由阻焊层、丝印层、线路层组成,PCB板的绿油部分称为阻焊层。阻焊层使用的是负片输出,所以在阻焊层的形状映射到板子上以后,并不是上了绿油阻焊,反而是露出了铜皮。阻焊层在控制回流焊接工艺期间的角色是非常重要的,用照像底版将印制板上的焊盘覆盖,使其在曝光中不受紫外线的照射,而阻焊保护层经过紫外光照射更加结实的附着在印制板面上,焊盘没有受到紫外光照射,可以露出铜焊盘,以便在热风整平时上铅锡。那么,PCB加工的阻焊层工艺过程是什么呢?
PCB加工的阻焊层工艺过程介绍?
1. 预烘
预烘的目的是为了蒸发油墨中所含的溶剂,使阻焊膜成为不粘的状态。针对油墨的不同,其预烘的温度、时间各不相同。预烘温度过高,或干燥时间过长,会导致显影不良,降低解像度;预烘时间过短,或温度过低,在曝光时会粘连底片,在显影时,阻焊膜会受到碳酸钠溶液的侵蚀,引起表面失去光泽或阻焊膜膨胀脱落。

2. 曝光
曝光是整个工艺过程的关键。如果曝光过度,由于光的散射,图形或线条边缘的阻焊膜与光反应(主要是阻焊膜中含有的感光性聚合物与光反应),生成残膜,而使解像度降低,造成显影出的图形变小,线条变细;若曝光不足时,结果与上述情况相反,显影出的图形变大,线条变粗。这种情况通过测试可以反映出:曝光时间长的,测出的线宽是负公差;曝光时间短的,测出的线宽是正公差。在实际工艺过程中,可选用“光能量积分仪”来测定最佳曝光时间。

3. 油墨粘度调节
液态感光阻焊油墨的粘度主要是通过硬化剂与主剂的配比以及稀释剂添加量来控制。如果硬化剂的加入量不够,可能会产生油墨特性的不平衡。
