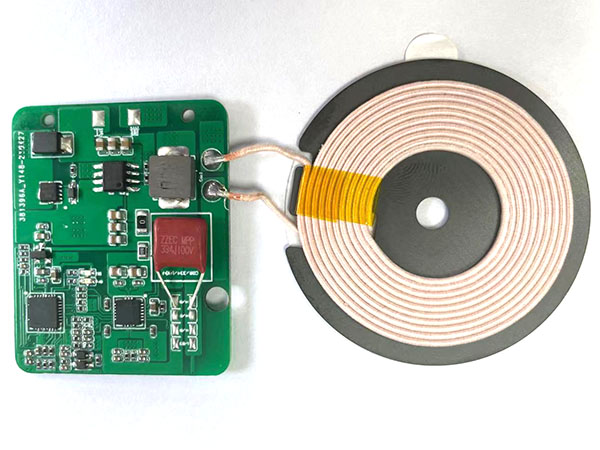

15W无线充印制电路板

发布日期：2021-05-25 09:15浏览次数：

15W无线充印制电路板是符合Qi标准协议的无线充电PCBA电路板，支持Qi认证。充电效率可达78%，良好的兼容性，支持部分手机15W无线充电，还支持vivo 10W，苹果 7.5W，华为10W， OPPO10W，小米10W快速无线充电。兼容USB供电，拥有灵敏的FOD功能和LED灯指示状态功能。领智电路是一家专业提供15W无线充PCB制作，15W无线充PCB加工，15W无线充PCB打样，15W无线充电路板SMT贴片加工等相关服务的生产厂家。

PCBA名称：15W无线充印制电路板

PCBA工艺：白字绿油，铜厚1OZ，无铅喷锡

PCBA尺寸：45*37*1mm

产品方案：SOC+全桥+宽电压输入

输入接口：接触点（正负极反接保护）

输入电压/电流：10V-18V

输出功率：15W（Max）

工作频率：110KHZ-205KHZ

充电距离：2-6mm（线圈距离）

温度保护：65°C

过压保护：13 . 2V(可调）

过流保护：5V/2A、9V/2A、12V/2 . 2A（可调）
