3线圈无线充电路板方案

发布日期:2021-05-28 16:16浏览次数:

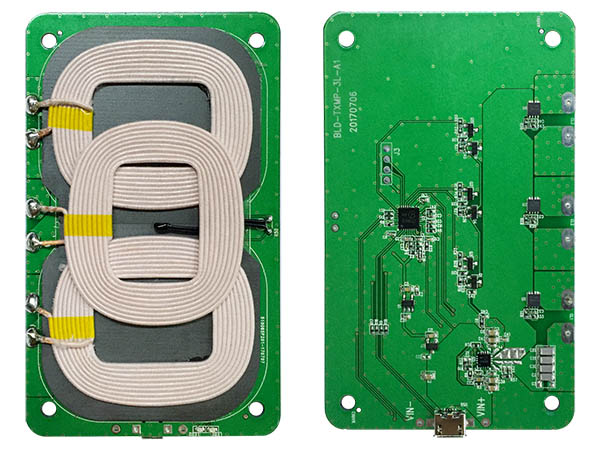

3线圈无线充PCBA电路板方案

3线圈无线充PCBA电路板输入电压超出12-24V此范围电压报警并停止充电,输出电压为9V/5V,传输距离最大8mm,推荐收发间距5mm~8mm,待机电流平均功耗小于30ma,当充电时温度过高时自动停止充电,等温度下降下来后再重新充电,当充电时输出电流大于2A自动停止充电,防止损坏充电器,指示灯功能是充电亮白灯,待机亮红灯,故障红灯闪(可定制),支持所有符合高通QI标准且支持快充的手机或者其他设备使用。领智电路是一家专业提供3线圈无线充PCB制作,3线圈无线充PCB加工,3线圈无线充PCB打样,3线圈无线充电路板SMT贴片加工等相关服务的生产厂家。

3线圈无线充PCBA电路板方案
PCBA电路板尺寸:100 * 60 mm,可定制
线圈尺寸:95 * 56mm
输入功率:10W DC5V / 2A,9V / 1.8A
转化率:80%
传输距离:5-8mm
RX输出:5V / 1A 9V 1100ma
工作频率:110-205KHZ
产品标准:WPC v.1.2.3
保护措施:FODVRVS DPL功能,过热,过压保护,软/硬件双重过流保护
专用大功率低损耗MOS&MOS驱动器
兼容:QC2.0 / QC3.0
