牛屎芯IC裸片电路板

发布日期:2021-06-30 09:59浏览次数:

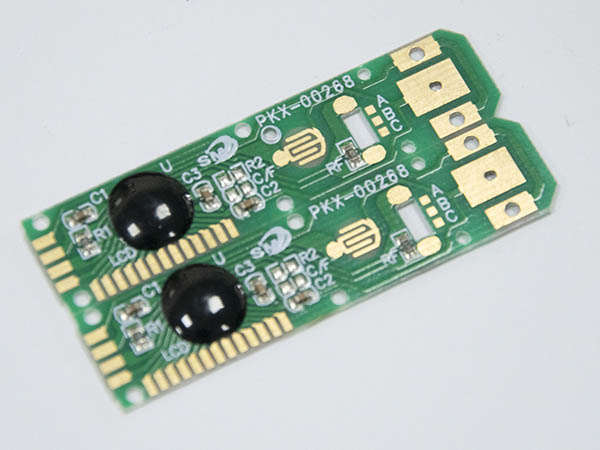

牛屎芯IC裸片电路板

牛屎芯IC裸片电路板是怎么做的?那是IC裸片直接经过COB邦定到电路板上,然后滴胶,再烘,就变成硬邦邦的牛屎粒了!如果要去掉牛牛屎粒,要先放在炉子上加温再拿掉。牛屎芯片比一般封装的芯片体积要小的多,牛屎芯IC裸片电路板常被用在温度计电路板、体温计电路板、跳绳电路板、卡尺电路板、电子秤电路板、LCD电路板和万用表电路板里面。领智电路是一家专业提供牛屎芯IC裸片PCB制作,牛屎芯IC裸片PCB加工,牛屎芯IC裸片PCB打样,牛屎芯IC裸片电路板SMT贴片加工等相关服务的制造商。

牛屎芯IC裸片电路板制作加工工艺流程:
粘芯片:用点胶机在DB107S位置涂上适量的红胶(或黑胶),再用防静电设备(真空吸笔)将IC裸片正确放在红胶或黑胶上。
烘干:将粘好的裸片放入热循环烘箱中烘干,也可以自然固化(时间较长)。
引线键合(邦定、打线):采用铝丝焊线机将晶片与PCB电路板上对应的焊盘进行铝丝桥接,即COB的内引线焊接。
前测:使用专用检测工具(不同用途的COB有不同的检测设备,简单的就是高精度稳压电源)检测COB,将不合格的板子重新返修。
点胶:采用点胶机用黑胶根据客户要求进行外观封装。
固化:将封好胶的PCB放入热循环烘箱中,根据要求可设定不同的烘干时间。
后测:将封装好的PCB再用专用的检测工具进行电气性能测试,区分优劣。
