PCB制作需要什么文件

发布日期:2020-12-30 20:23浏览次数:

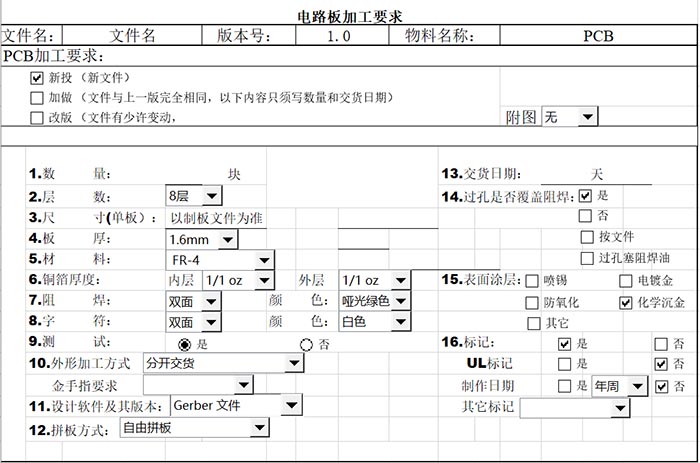

PCB制作需要什么文件?PCB制作需要提供PCB文件或者GERBER文件,文件中要包含制板说明,其中包括板子层数、材质、焊盘工艺、油墨颜色等详细要求。其中PCB打样需要提供哪些文件可以点击【PCB打样需要提供什么文件】进行了解。PCB制作提供准确的制板文件尤为重要,那大家都清楚需要提供的制板文件有哪些说明吗?只有提供准确的制板文件才能让PCB制造商做出符合客户质量要求的PCB板。
PCB制作工艺要求
PCB制板文件需要注明板材材质,如非阻燃板、阻燃板、半玻板、环氧玻纤板、铝基板等;板子厚度,如0.3mm、0.5mm、0.8mm、1.0mm、1.2mm、1.6mm、2.0mm等;印刷工艺,如阻焊和字符的颜色、用什么油墨(光固油墨、热固油墨、感光油墨等)等;表面工艺,如普通助焊剂、表面喷锡(有铅或无铅)、OSP、表面镀金、表面镀镍等;机械工艺,如模具冲裁、数控钻铣、是否拼板、是否V割等;如有特别要求也要提供。
标签: PCB制作
